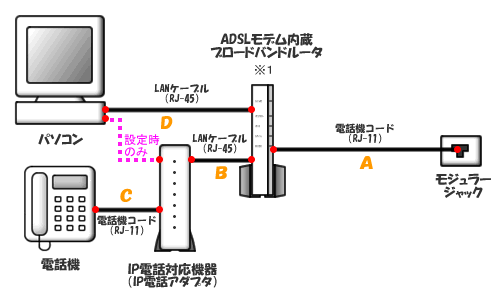

●ADSLモデム内蔵ブロードバンドルータとモジュラージャック間の接続（A）
＜ADSLモデム内蔵ブロードバンドルータ側＞
モジュラージャックと接続する電話機コード（RJ-11）をADSLモデム内蔵ブロードバンドルータのADSL回線ポート（LINEポート）に接続してください。
＜モジュラージャック側＞
ADSLモデム内蔵ブロードバンドルータのADSL回線ポート（LINEポート）に接続した電話機コード（RJ-11）をモジュラージャックに接続してください。
●ADSLモデム内蔵ブロードバンドルータとIP電話対応機器間の接続（B）
＜ADSLモデム内蔵ブロードバンドルータ側＞
IP電話対応機器側のWANポートと接続するLANケーブル（RJ-45）をADSLモデム内蔵ブロードバンドルータのLANポートに接続してください。
＜IP電話対応機器側＞
ADSLモデム内蔵ブロードバンドルータのLANポートに接続したLANケーブル（RJ-45）をIP電話対応機器側のWANポートに接続してください。
●IP電話対応機器と電話機間の接続（C）
＜IP電話対応機器側＞
電話機と接続する電話機コード（RJ-11）をIP電話対応機器の電話機ポート（電話ポート）に接続してください。
＜電話機側＞
IP電話対応機器の電話機ポート（電話ポート）に接続した電話機コード（RJ-11）を電話機に接続してください。
●ADSLモデム内蔵ブロードバンドルータとパソコン間の接続（D）
＜ADSLモデム内蔵ブロードバンドルータ側＞
パソコンのLANポートと接続するLANケーブル（RJ-45）をADSLモデム内蔵ブロードバンドルータのLANポートに接続してください。
＜パソコン側＞
ADSLモデム内蔵ブロードバンドルータのLANポートに接続したLANケーブル（RJ-45）をパソコンのLANポートに接続してください。
※この図は、デスクトップパソコンをご利用する場合の例です。
●IP電話対応機器とパソコン間の接続 （設定時のみ）
IP電話対応機器を使えるようにするためには、IP電話対応機器の設定を行う必要があります。
はじめにIP電話対応機器とパソコンを接続し、IP電話対応機器の設定を行ってください。（設定変更も同様）
設定が終わりましたら、IP電話対応機器をご利用する場合の接続に変更してご利用ください。
＜IP電話対応機器側＞
パソコンのLANポートと接続するLANケーブル（RJ-45）をIP電話対応機器のLANポートに接続してください。
＜パソコン側＞
IP電話対応機器のLANポートに接続したLANケーブル（RJ-45）をパソコンのLANポートに接続してください。
※この図は、デスクトップパソコンをご利用する場合の例です。 |
